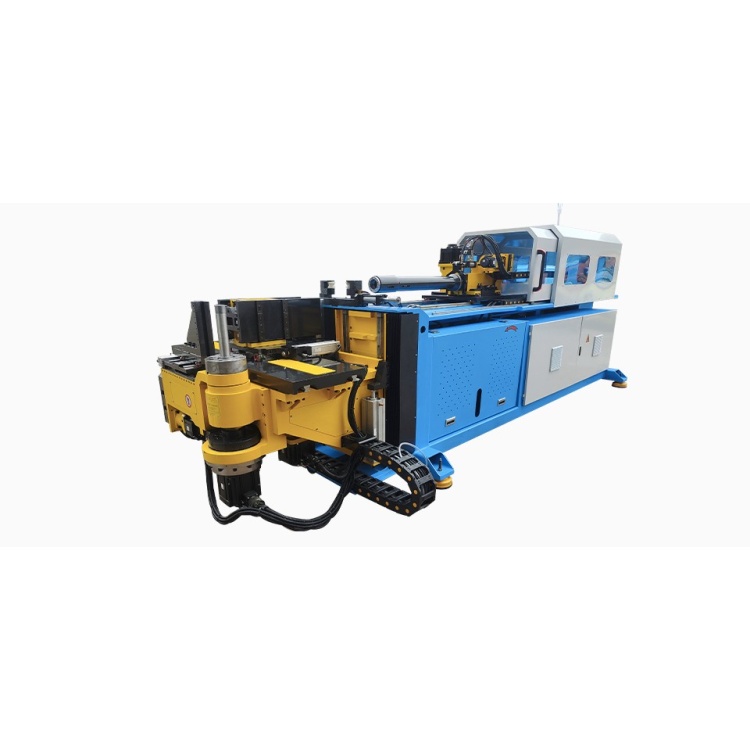

本數控彎管機的彎管動作采用精密RV減速機直連彎管主軸實現，減速機背隙小于3弧分，通過鋼性聯軸器將彎管主軸和減速機緊固為一體，可大幅度提升彎管精度。
50左右共向彎管機集左彎和右彎于一體，可完成單向彎管機無法一次性完成的復雜形狀產品。
本機的控制系統設計有無限制自編輯模式，可使任何手動操作的動作，編輯成自動工作流程，極大地提高了設備動作的靈活性。 另外預留了MES、機器人、三坐標等接口，便于自動化工作站的延展開發。
本數控彎管機為了進一步提升彎管精度，采用了三菱高端系列PLC+絕對值伺服，通過EtherCAT通信的控制方式，實現了精密雕刻機級別的全閉環控制，規避掉了傳統控制方式中信號干擾、脈沖丟失、原點丟失等原因造成的精度損失。
設備基于研華上位機為硬件載體，自主開發了彎管機數控系統。數控系統除了彎管機基礎功能外，還開發了管件3D圖形導入自編程、管件3D預覽、動態加工模擬、遠程診斷協助等功能。
50左右共向彎管機搭配了大功率送料伺服電機，使本機可使用于推弧彎曲，同時通過強力后助推功能，可減小彎角處的失圓率。搭配伺服側輔推則可以進一步減少管件夾持段及外壁減薄率。
